Detailní fotorealistické modely
Eva Štefanová, Markéta Žuravská
Cíle
Cílem bylo vytvoření realistického 3D modelu Vodní nádrže Vír dle dostupných archivních fotografií a dobových pohlednic. Vodní nádrž Vír (resp. vn. Vír I.) se rozkládá na cca 200 ha a je výrazně protáhlá v z - v směru. Na území, které dnes zabírá tato vodní nádrž, se dříve nacházely dvě obce – Chudobín (v západní části dnešní vodní nádrže) a Korouhvice (ve východní části, viz obr. 1).

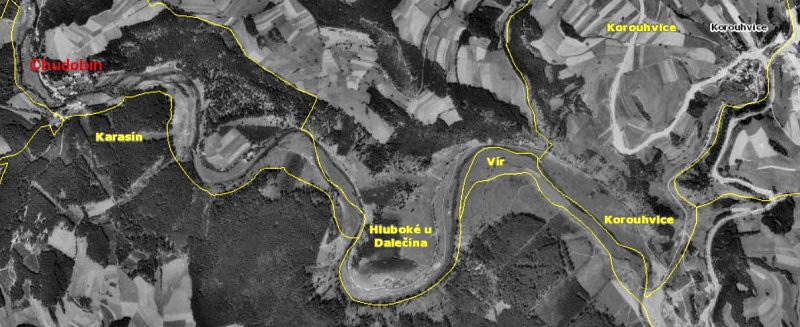

Obrázek 1: Vodní nádrž Vír
V roce 1930 měla obec Korouhvice 22 domovních čísel a 110 obyvatel. V roce 1950 bylo evidováno 23 domů. Při posledním sčítání v roce 1950 (již v době výstavby přehrady Vír) bylo v obci Chudobín 22 domů a v nich žilo 143 osob. Ve výsledných modelech bylo celkem modelováno 23 domů v obci Korouhvice a 22 domů tvořících obci Chudobín (počítáno dle čp uvedených v náčrtech). Modely jsou tedy modelovány ke stavu obcí v roce 1950 (http://www.prehradavir.cz).
Data a metody
Pro zpracování 3D modelu byla použita následující data:
- historické fotografie a dobové pohlednice,
- přehledové mapy ČR – Geoprohlížeč, Geoportál ČÚZK 2020.
Zpracování 3D modelu probíhalo v následujících krocích:
- Nejprve bylo nutné definovat topografický podklad území pro modelování. Model terénu v požadovaném formátu byl získán z online služby CADMapper (https://cadmapper.com/).
- Lokalizace budov byla náročná, protože byly k dispozici pouze letecké snímky z 50. let minulého století, na kterých je již (především v obci Korouhvice) vidět zahájení stavby vodní nádrže. Také je zde již několik domů zbouráno, a tak nebylo možné je přesně lokalizovat (např. Korouhvice dům čp. 2).
- Modelování konkrétních textur, oken, vchodů a dalších detailů bylo provedeno na základě historických grafických předloh. Detaily budov byly modelovány podle starých fotografií, pořízených pravděpodobně v první polovině 20. let (http://www.prehradavir.cz).
- Vytvoření 3D modelu obce Chudobín, Korouhvice a jejich vizualizace.
Pro zpracování byly použity programy CadMapper, SketchUp a Lumion.
Výsledky
A) Fotorealistický 3D model obce Chudobín a jeho srovnání s archivními fotografiemi
(vlevo je archivní fotografie a vpravo je vytvořený 3D model)
 |
 |

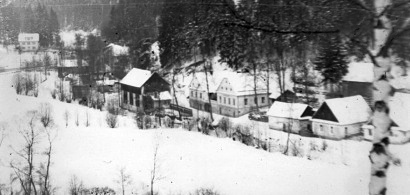

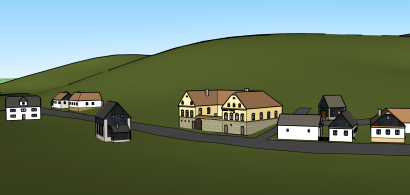

| Chudobín | Chudobín - 3D model |
 |
 |

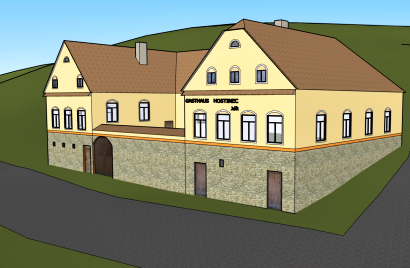

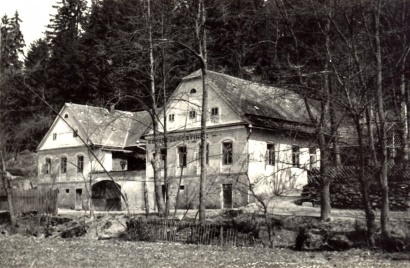

| Hostinec u Juříků | Hostinec u Juříků - 3D model |
_foto.jpg) |
_model.png) |

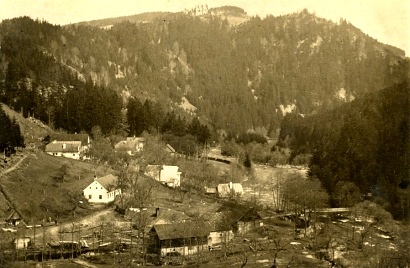

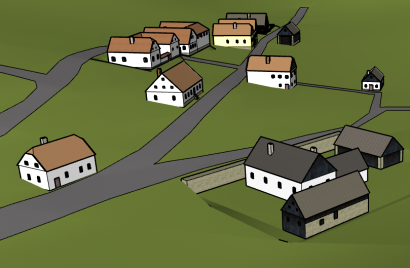

| Kubitův mlýn a pila (dole) | Kubitův mlýn a pila (dole) - 3D model |
 |
 |

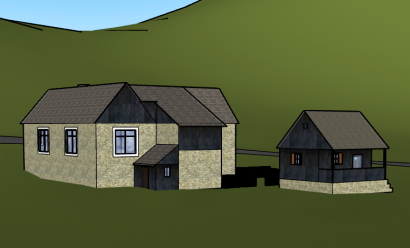

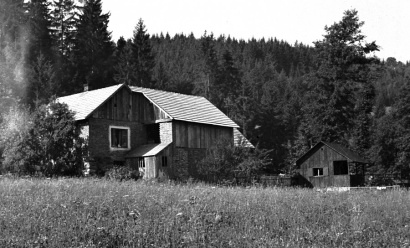

| Chudobín č.p. 22 R. Krištof | Chudobín č.p. 22 R. Krištof - 3D model |
B) Fotorealistický 3D model obce Korouhvice a jeho srovnání s archivními fotografiemi
(vlevo je archivní fotografie a vpravo je vytvořený 3D model)
 |
 |

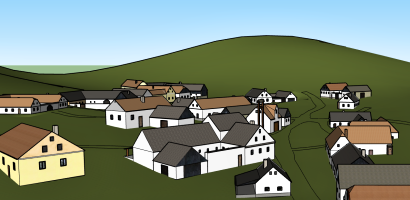

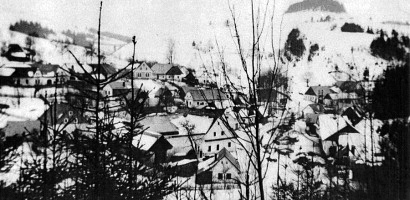

| Korouhvice od JV | Korouhvice od JV - 3D model |
 |
 |

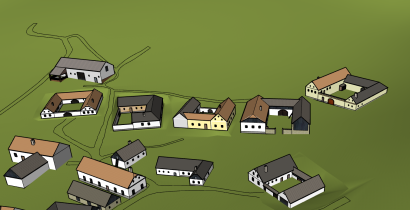

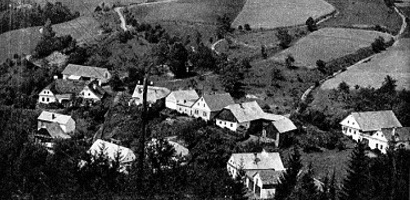

| Korouhvice, západní část | Korouhvice, západní část - 3D model |
 |
 |

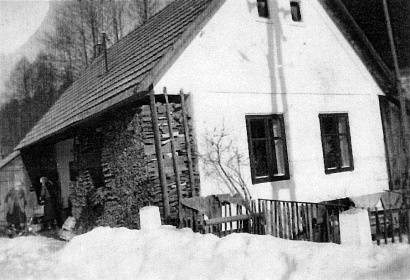

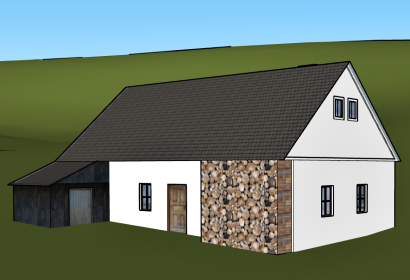

| Korouhvice č.p. 20 Šenkýř Fr. | Korouhvice č.p. 20 Šenkýř Fr. - 3D model |
 |
 |

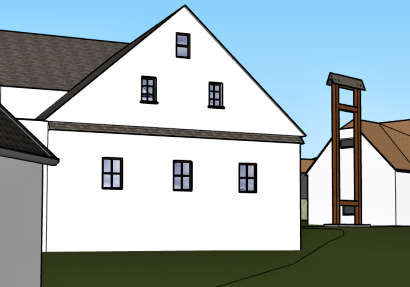

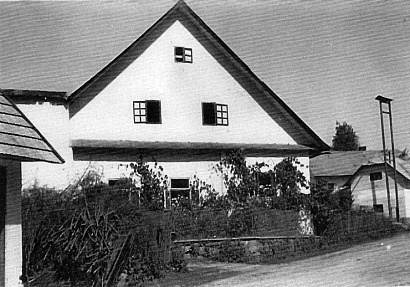

| Korouhvice č.p. 9 Šauerů mlýn od JV | Korouhvice č.p. 9 Šauerů mlýn od JV - 3D model |
C) Video prohlídka výsledného 3D modelu zaniklých obcí Chudobín a Korouhvice
