Modely krajiny jádrových území

Markéta Potůčková, Eva Štefanová

Jádrové území tvoří horská krajina katastrů Prášily a Hůrka. Část katastrálního území Prášily, jednoho z největších katastrálních území v ČR, byla po II. světové válce začleněna do vojenského výcvikového prostoru Dobrá Voda. Ke svému rekreačnímu využití se tak oblast vrátila až v 90. letech 20. století.

Cíle

Cílem zpracování archivních a soudobých leteckých snímků bylo vytvořit náhled na zájmové území a postihnout zásadní změny v jeho vývoji od 50. let 20. století do současnosti. Vzhledem k faktu, že výsledky slouží výhradně pro interpretační účely a vizualizaci změn, byla metodika zpracování archivních snímků zjednodušena. Dílčí snímky byly umístěny do souřadnicového systému S-JTSK s využitím zpětného protínání (rovnic kolinearity) a vlícovacích bodů, jejichž souřadnice byly odečteny ze soudobého ortofota a výškového modelu dostupných z webové mapové služby Českého úřadu zeměměřického a katastrálního. Pro účely zobrazení výškové členitosti území byl pak použit výškový vrstevnicový model ZABAGED.

Data a metody

A) Ortofoto z konce 40. let

Ortofota z roku 1949 byla poskytnuta Českou informační agenturou životního prostředí Cenia. Pro 3D vizualizaci byla promítnuta na výškový vrstevnicový model ZABAGED. Pro zpracování byl použit software ArcMap a ArcScene.

B) Archivní letecké snímky z 80. let

Letecké měřické snímky zachycující stav území v roce 1988 byly získány z Archivu leteckých měřických snímků ČÚZK. Černobílé snímky velikosti 23 cm x 23 cm byly naskenovány s rozlišením 0,015 mm. S výjimkou konstanty kamery uvedené na rámu snímku nebyly známy prvky vnitřní orientace (tj. poloha hlavního snímkového bodu a zkreslení objektivu) a pro další zpracování byly zanedbány. Vzhledem k interpretačnímu účelu užití byla vzniklá geometrická zkreslení akceptovatelná. Pro získání prvků vnější orientace byly v každém snímku nalezeny alespoň 4 body identifikovatelné jak v archivním snímku, tak v současném ortofotu. Pomocí rovnic kolinearity byly dopočteny souřadnice středu promítání a sklony snímků. Snímky byly dále ortorektifikovány nad výškovým vrstevnicovým modelem ZABAGED. Ten byl následně využit i pro 3D vizualizaci krajiny z roku 1988. Pro zpracování byl použit software PCI Geomatica, ArcMap a ArcScene.

C) Současné ortofoto

Současné ortofoto, které bylo získáno z Českého úřadu zeměměřického a katastrálního, je zobrazeno nad výškovým vrstevnicovým modelem ZABAGED. Pro zpracování byl využit software firmy ESRI.

Výsledky

Po odsunu německého obyvatelstva po konci 2. světové války, uzavřením pohraničního pásma a zřízením vojenského výcvikového prostoru došlo v k.ú Prášily a Hůrka k zániku horské kulturní krajiny, konci zemědělského a rekreačního využívání a vzniku militární krajiny. Po pádu „železné opony“ nedošlo až na malé výjimky k obnovení zemědělského využívání krajiny, ale rychle se obnovilo rekreační a turistické využívání a na významu získala přírodoochranná funkce. Porovnáním 3D modelů z konce 40. a 80. let 20. století a z druhé dekády 21. století lze dokumentovat zvýšení podílu lesa v této oblasti, z nichž se většina nachází v 1. bezzásahové zóně Národního parku Šumava. Snímky z roku 2018 ukazují postupnou přirozenou obnovu lesa po orkánu Kirill a kůrovcové kalamitě.

1949	1988

2018

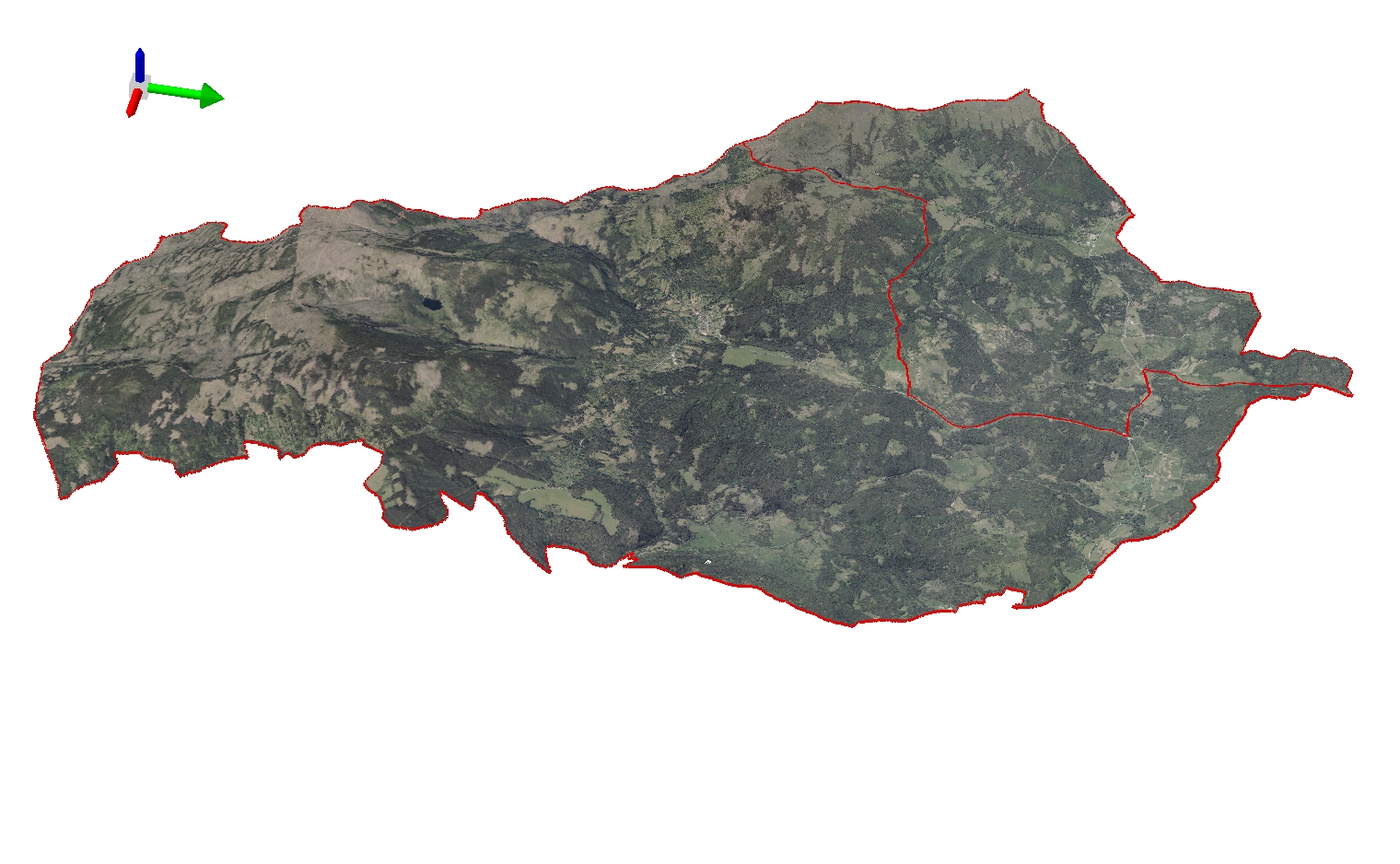

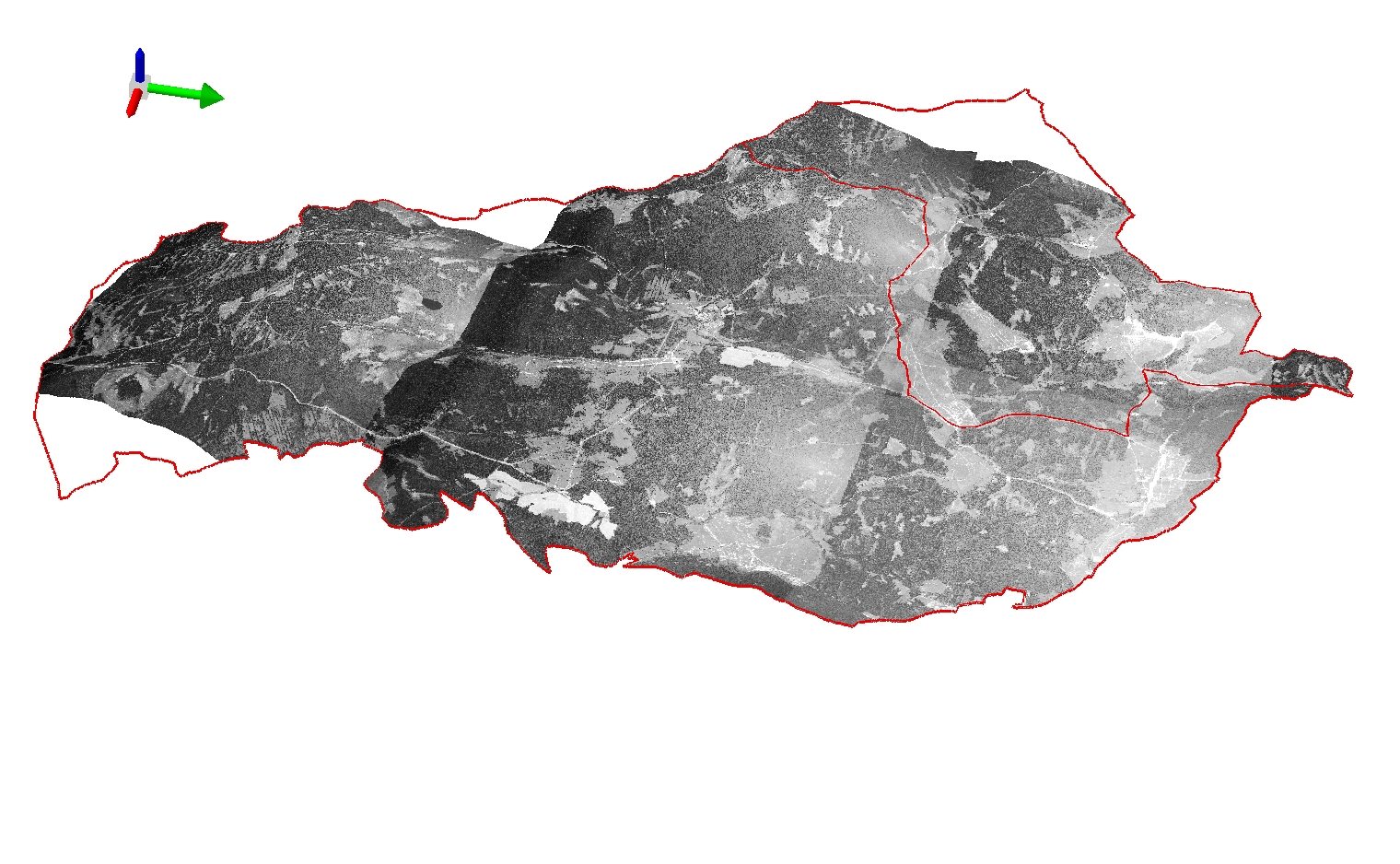

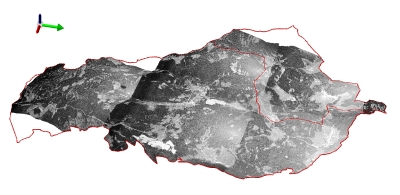

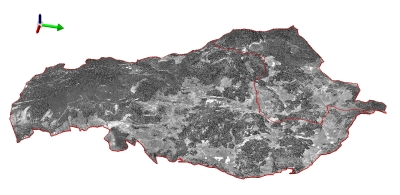

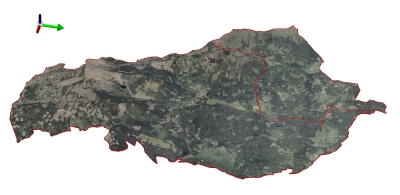

Celkový pohled na katastrální území Prášily a Hůrka v letech 1949, 1988 a 2018.

Podkladová data © ČÚZK, Ortofoto ČR, 2017 / 2018 © Český úřad zeměměřický a katastrální, www.cuzk.cz.

Použitá literatura a zdroje

• ŠAFÁŘ, Václav a Lenka TLAPÁKOVÁ. Alternative Methods of the Processing of Archival Aerial Photos. Geodetický a kartografický obzor / Geodetic and Cartographic Review, 2016, 62 (12), 253-257, ISSN 1805-7446.
• Ortofoto z 50. let 20. století vytvořené v rámci projektu „Národní inventarizace kontaminovaných míst“, CENIA (2009 – 2012) http://cenia.cz/__C12572160037AA0F.nsf/showProject?OpenAgent&PID=CPRJ7RCKSQQ7&cat=about
• Letecké měřické snímky, VGHMÚř v Dobrušce http://www.geoservice.army.cz/historicke-lms
• Ortofota, WMS služba ČÚZKhttps://geoportal.cuzk.cz/(S(55rmzsr30fkams1whuumby5e))/Default.aspx?mode=TextMeta&side=wms.verejne&metadataID=CZ-CUZK-WMS-ORTOFOTO-P&metadataXSL=metadata.sluzba&head_tab=sekce-03-gp&menu=3121
• Ortofoto ČR z r. 2017 / 2018, © Český úřad zeměměřický a katastrální, http://www.cuzk.cz
