Modely krajiny jádrových území

Markéta Potůčková, Eva Štefanová

Jádrové území modelové oblasti Český kras tvoří katastry Hostim u Berouna a Srbsko u Karlštejna.

Cíle

Cílem zpracování archivních a soudobých leteckých snímků bylo vytvořit náhled na zájmové území a postihnout zásadní změny v jeho vývoji od 50. let 20. století do současnosti. Vzhledem k faktu, že výsledky slouží výhradně pro interpretační účely a vizualizaci změn, byla metodika zpracování archivních snímků zjednodušena. Dílčí snímky byly umístěny do souřadnicového systému S-JTSK s využitím zpětného protínání (rovnic kolinearity) a vlícovacích bodů, jejichž souřadnice byly odečteny ze soudobého ortofota a výškového modelu dostupných z webové mapové služby Českého úřadu zeměměřického a katastrálního. Pro účely zobrazení výškové členitosti území byl pak použit výškový vrstevnicový model ZABAGED.

Data a metody

A) Ortofoto z 50. let

Ortofota z roku 1953 byla poskytnuta Českou informační agenturou životního prostředí Cenia. Pro 3D vizualizaci byla promítnuta na výškový vrstevnicový model ZABAGED. Pro zpracování byl použit software ArcMap a ArcScene.

B) Archivní letecké snímky z 90. let

Letecké měřické snímky zachycující stav území v letech 1982 a 1993 pocházejí z Archivu leteckých měřických snímků ČÚZK. Černobílé snímky velikosti 23 cm x 23 cm byly naskenovány s rozlišením 0,015 mm. S výjimkou konstanty kamery uvedené na rámu snímku nebyly známy prvky vnitřní orientace (tj. poloha hlavního snímkového bodu a zkreslení objektivu) a pro další zpracování byly zanedbány. Vzhledem k interpretačnímu účelu užití byla vzniklá geometrická zkreslení akceptovatelná. Pro získání prvků vnější orientace byly v každém snímku nalezeny alespoň 4 body identifikovatelné jak v archivním snímku, tak v současném ortofotu. Pomocí rovnic kolinearity byly dopočteny souřadnice středu promítání a sklony snímků. Snímky byly dále ortorektifikovány nad výškovým vrstevnicovým modelem ZABAGED. Ten byl následně využit i pro 3D vizualizaci krajiny z 80. a 90. let 20. století. Pro zpracování byl použit software PCI Geomatica, ArcMap a ArcScene.

C) Současné ortofoto

Současné ortofoto, které bylo získáno z Českého úřadu zeměměřického a katastrálního, je zobrazeno nad výškovým vrstevnicovým modelem ZABAGED. Pro zpracování byl využit software firmy ESRI.

Výsledky

Vytvořené modely z let 1953 a 1982 dokumentuji spojení zemědělsky obdělávaných území do větších celků. Výraznější změnou v krajině mezi jednotlivými obdobími je nárůst podílu lesních ploch a sukcesních stádií vegetace. Z tohoto pohledu zaujme proces zarůstání lomu Na Chlumu a v prostorách bývalého Petzoldova lomu. Aktivní je pak lom na štěrkopísek u Srbska. Mezi roky 1992 a 2018 lze zaznamenat nárůst zástavby v obci Srbsko. Díky své přírodní rozmanitosti a blízkosti k metropoli je oblast vyhledávaná pro rekreaci a volnočasové aktivity.

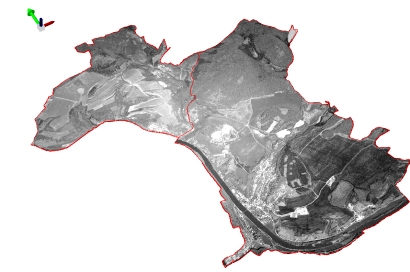

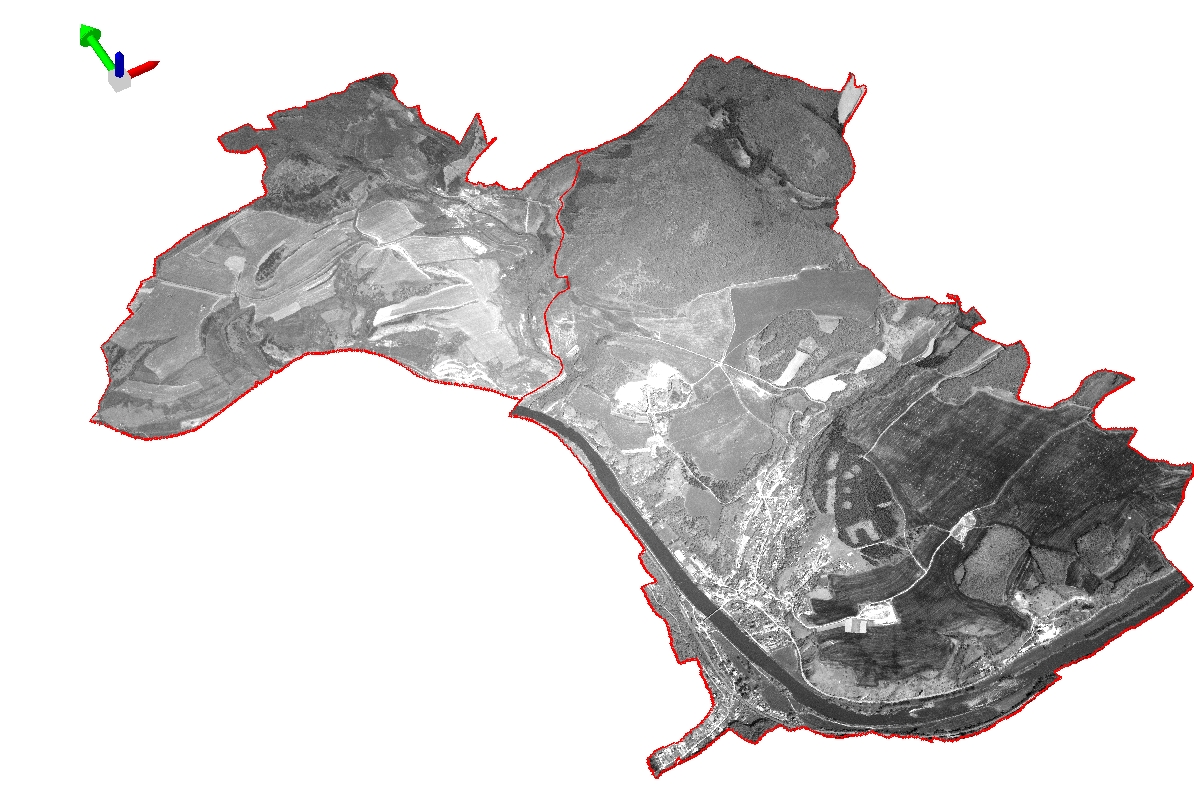

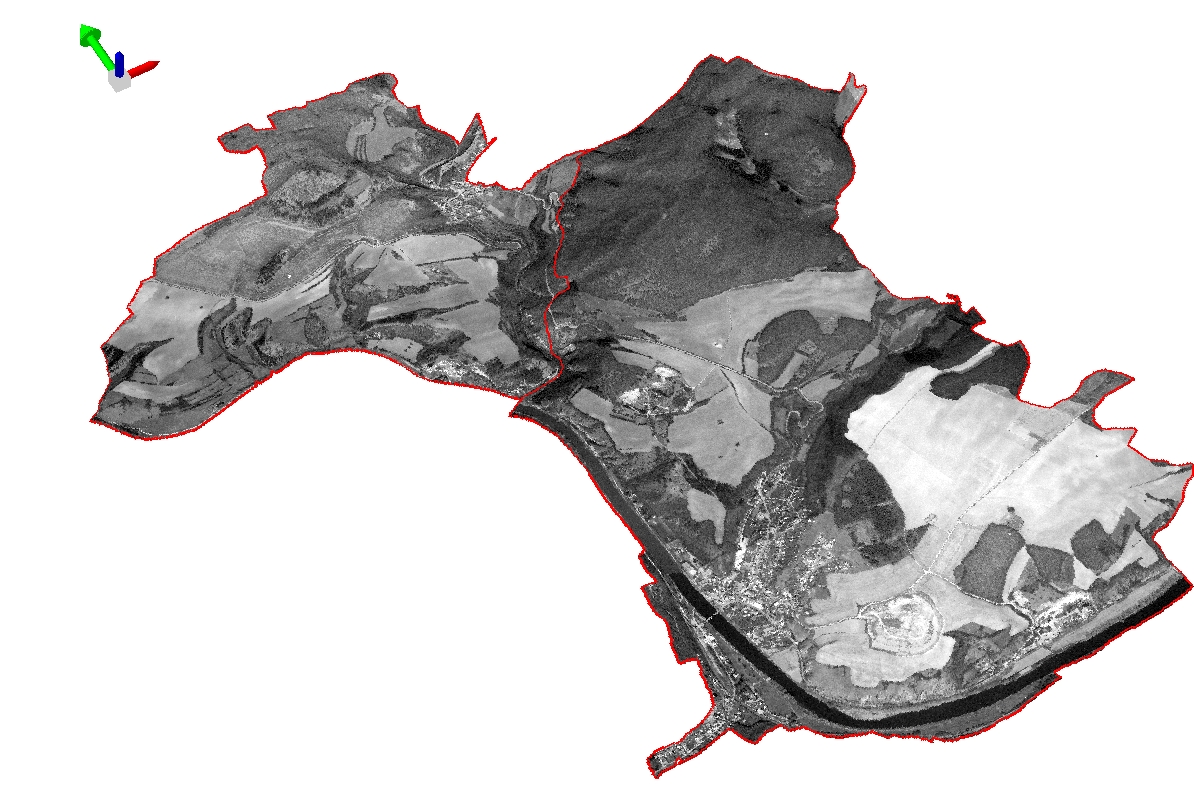

1982	1993

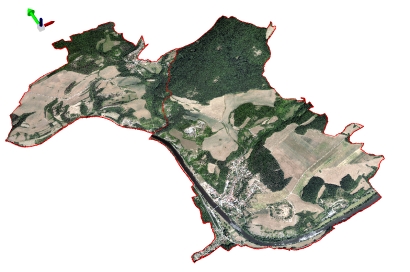

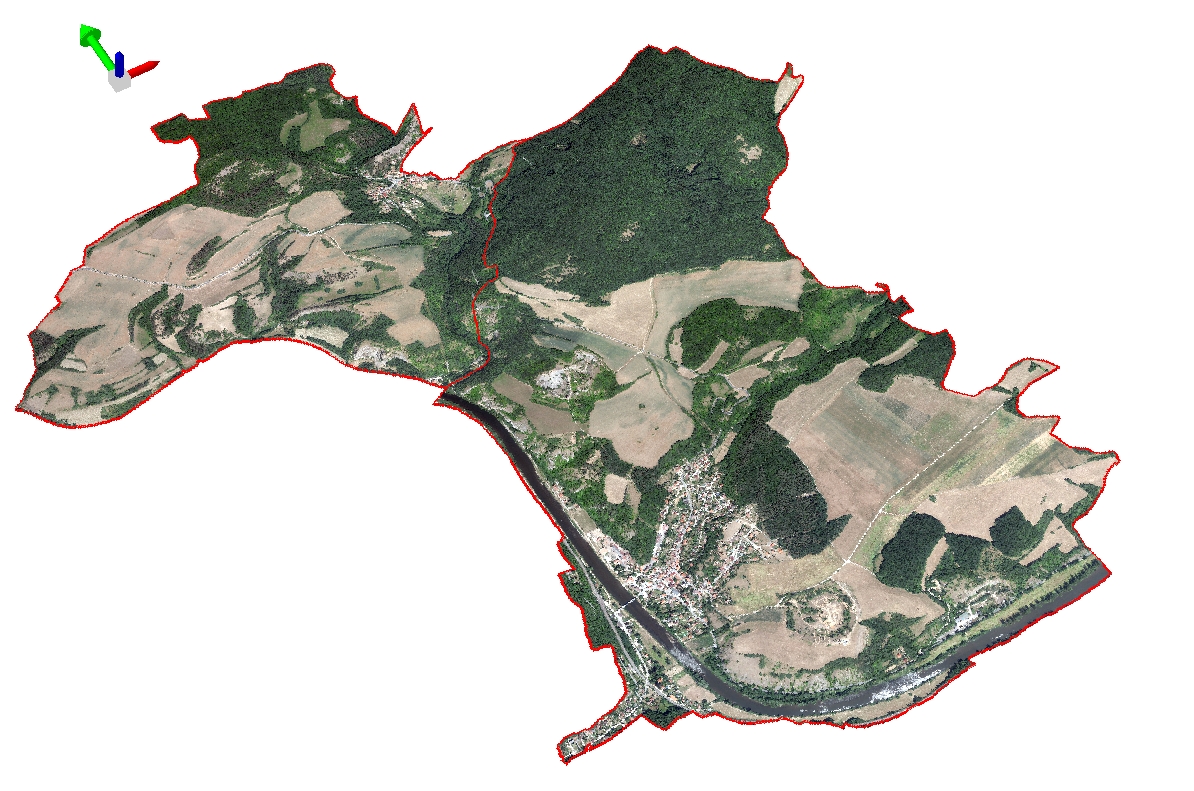

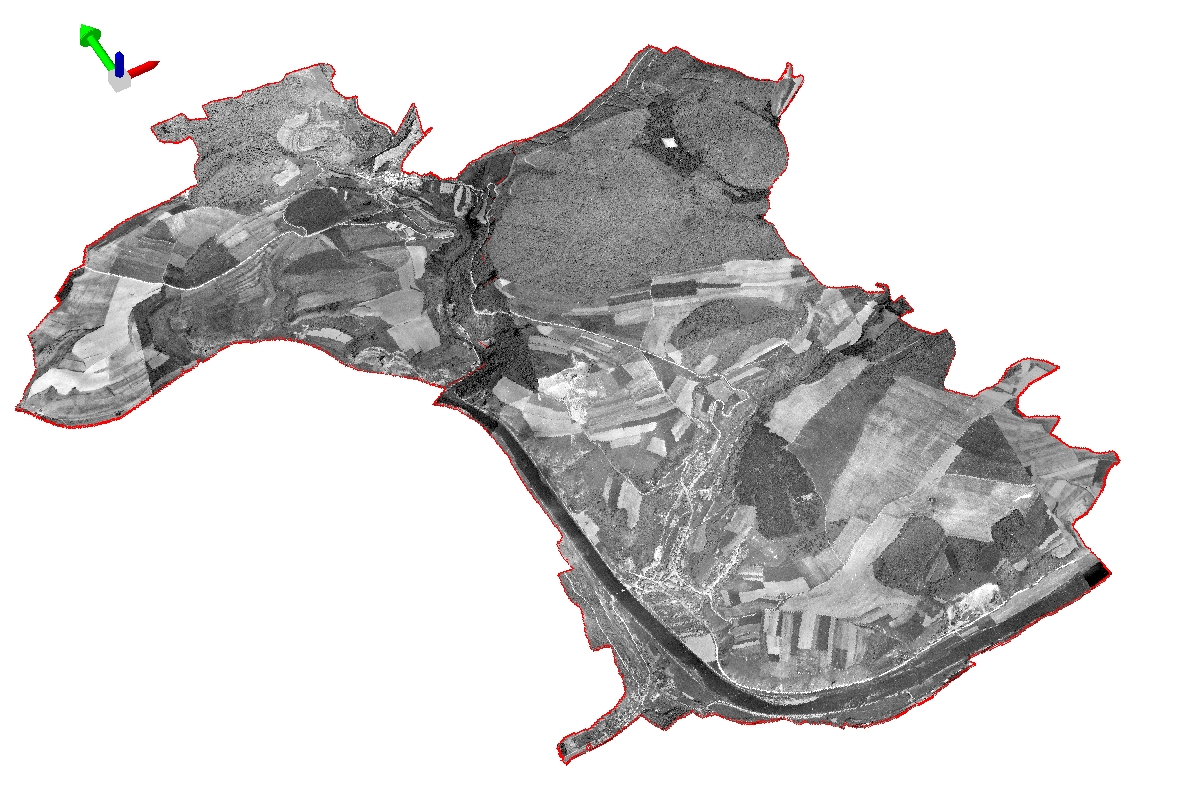

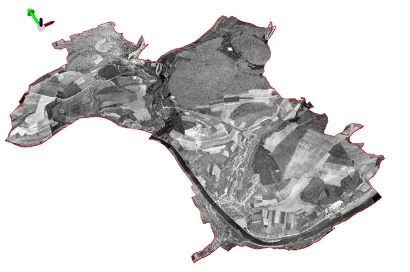

1953	2018
Celkový pohled na katastrální území Hostim u Berouna a Srbsko u Karlštejna Podkladová data © ČÚZK,  Ortofoto ČR 2018 © Český úřad zeměměřický a katastrální, www.cuzk.cz

Použitá literatura a zdroje

• Letecké měřické snímky, Archiv leteckých snímků ČÚZK, https://lms.cuzk.cz/lms/lms_prehl_05.html
• Ortofoto z 50. let 20. století vytvořené v rámci projektu „Národní inventarizace kontaminovaných míst“, CENIA (2009 – 2012), http://cenia.cz
• Ortofoto ČR z r. 2017 / 2018, © Český úřad zeměměřický a katastrální, http://www.cuzk.cz
• Ortofota, WMS služba ČÚZK, https://geoportal.cuzk.cz
• ŠAFÁŘ, Václav a Lenka TLAPÁKOVÁ. Alternative Methods of the Processing of Archival Aerial Photos. Geodetický a kartografický obzor / Geodetic and Cartographic Review, 2016, 62 (12), 253-257, ISSN 1805-7446.
