Český kras: Detailní fotorealistické modely

Český kras

Detailní fotorealistické modely

Eva Štefanová, Veronika Rusá

Cíle

Cílem bylo vytvoření realistického 3D modelu zámku v Králově Dvoře ve 3 časových obdobích na základě dostupných archivních fotografií, dobových pohlednic, stavební dokumentace a vlastního snímkování.

Data a metody

Pro zpracování 3D modelu byla použita následující data:

  • historické fotografie a dobové pohlednice,
  • snímky aktuálního stavu objektu,
  • výškový vrstevnicový model ZABAGED,
  • přehledové mapy ČR – přehledky pro ZABAGED, Geoprohlížeč, Geoportál ČÚZK 2018.

Zpracování 3D modelu probíhalo v následujících krocích:

  • Nejprve bylo nutné definovat topografický podklad území pro modelování. To bylo provedeno na základě katastrální mapy.
  • Jednotlivé budovy byly vytvořeny na základě půdorysu z mapového podkladu.
  • Modelování konkrétních textur, oken, vchodů a dalších detailů bylo provedeno na základě historických grafických předloh a aktuálních snímků.
  • Umístění 3D modelu do krajiny bylo provedeno pomocí výškového modelu ZABAGED.
  • Vytvoření interaktivního 3D modelu pomocí webové aplikace Theasys.

Pro zpracování byly použity programy SketchUp, ArcGis, GIMP a Lumion.



Výsledky

A) Fotorealistický 3D model zámku v Králově Dvoře a jeho srovnání s archivními fotografiemi

(vlevo je archivní fotografie a vpravo je vytvořený 3D model).

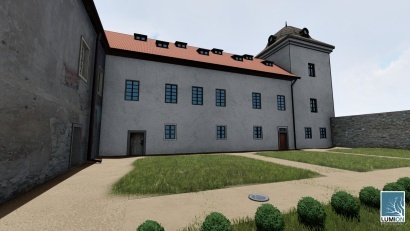

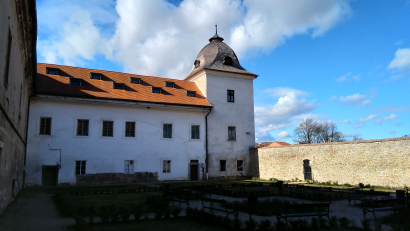

1 Východní pohled na západní část zámku z nádvoří v roce 2020 1 Východní pohled na 3D model západní části zámku z nádvoří v roce 2020

Východní pohled na západní část zámku z nádvoří
v roce 2020

Východní pohled na 3D model západní části zámku
z nádvoří v roce 2020

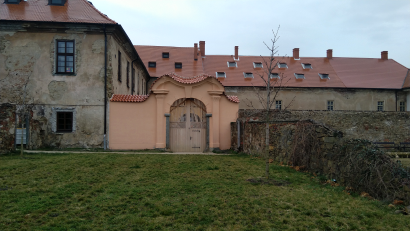

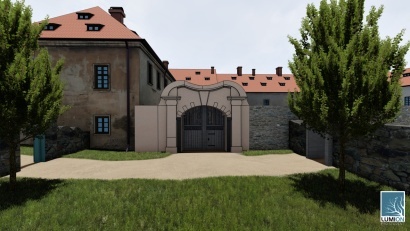

2 Severní pohled 2020 2 Severní pohled 2020
 Severní pohled z roku 2020  Severní pohled na 3D model z roku 2020

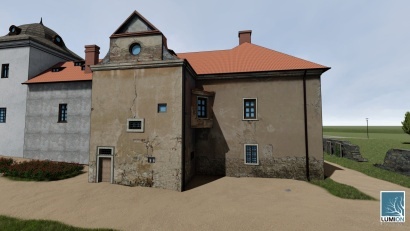

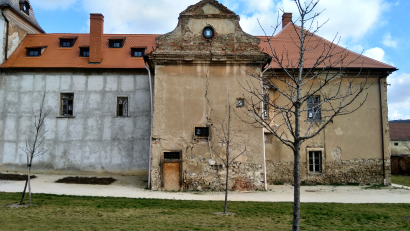

3 Pohled na západní část 2020 3 Pohled na západní část 2020
 Pohled na západní část z roku 2020  Pohled na západní část 3D modelu z roku 2020

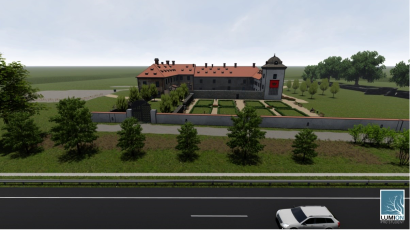

Královodvorský zámek model 1253 Královodvorský zámek model 1920
 Královodvorský zámek - model podoby zámku z roku 1253  Královodvorský zámek - model podoby zámku z roku 1920

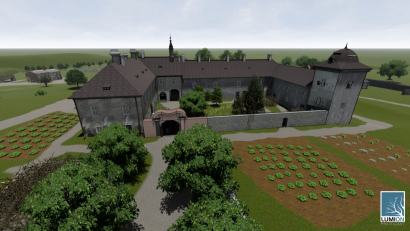

Královodvorský zámek model 1970
 Královodvorský zámek - model podoby zámku z roku1970



B) Video prohlídka výsledného 3D modelu zámku v Králově Dvoře před rokem 1253, v roce 1970 a v roce 2020



C) Interaktivní model zámku v Králově Dvoře
